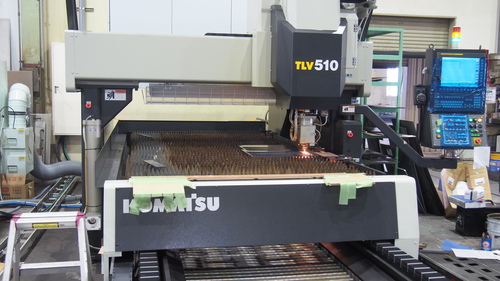

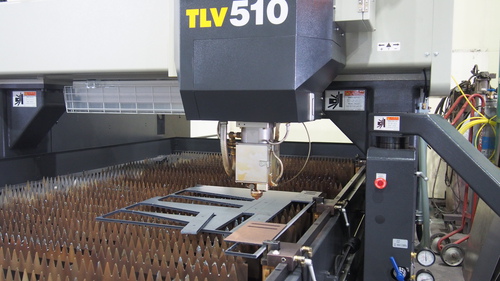

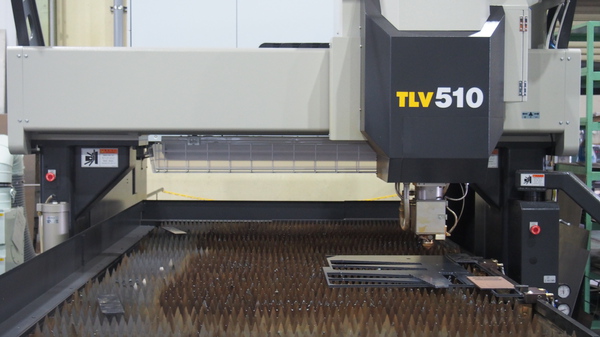

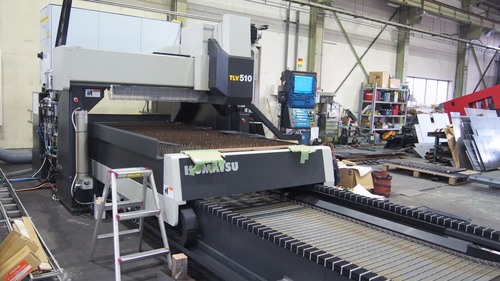

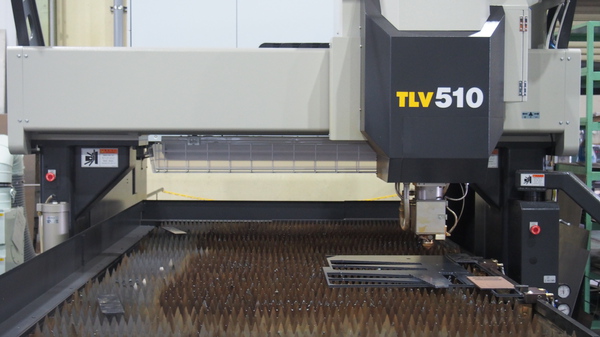

コマツNTC　二次元ﾚｰｻﾞｰ加工機　TLV510

ご導入頂きまして誠に有難うございます。

コマツNTC　二次元ﾚｰｻﾞｰ加工機　TLV510

特徴

• 薄板から厚板までオールマイティーNO。1ﾚｰｻﾞｰ加工機
• コンパクト設計　　　　　ワークの着脱を容易にするリフタ機工とクランプ機工を採用しています
• 充実した加工条件　　加工条件設定機能に最新の加工技術を登録

仕様項目

• 加工ストローク　　　　　　　　　　　3,100ｘ1,550ｍｍ
• テーブル高さ　　　　　　　　　　　　920ｍｍ
• テーブル左右移動量　　　　　　　3,100ｍｍ
• 光学ヘッドの前後移動量　　　　　1,550ｍｍ
• 光学ヘッドの上下移動量　　　　　300ｍｍ
• 早送り速度　XY軸　　　　　　　　　30,000ｍｍ/min
• 加工送り速度XY軸　　　　　　　　1～20,000ｍｍ
• 駆動送りモーター　　　　　　　　　ACサーボモーター
• 駆動送り機構　　　　　　　　　　　ボールネジ
• ガイド機構　　　　　　　　　　　　　リニアボールガイド
• 位置決め精度　　　　　　　　　　　±0.02以内/500ｍｍ
• 機械重量　　　　　　　　　　　　　　11,000ｋｇ
